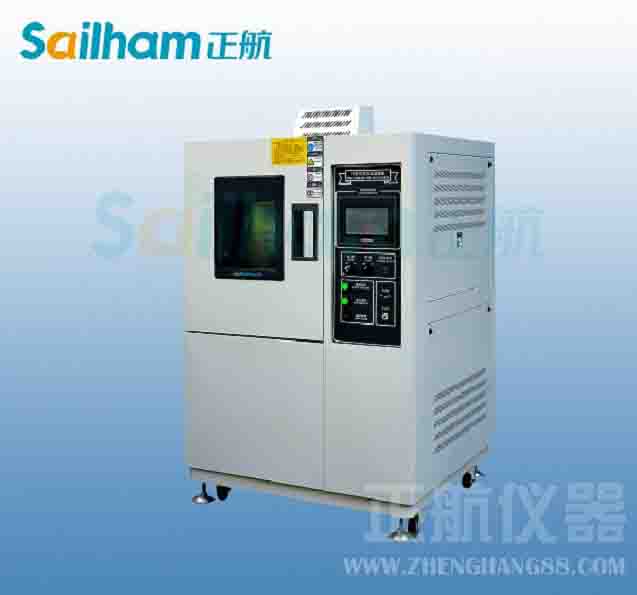

品牌雙八五試驗箱制冷系統冷擠壓連接環連接接頭

▲、冷擠壓環連接泄漏點維修工藝：確定為擠壓環連接點泄漏后， 將冰箱斜置 45 度左右；按以下步驟進行維修。

▲、將冷凍室蒸發器冷擠壓環焊接點上下 20ｍｍ處用割管器割下 40ｍｍ長泄漏的管路，將冷凍室蒸發器取出。

▲、用手動擴口鉗（塑料沖頭）將割斷的鋁管端內徑擴口到Φ8.2 深度到 15ｍｍ。

▲、取一根銅連接管（圖號 600403）套在冷凍室蒸發器出口端，用氣焊（20％高銀焊條）將銅管焊接到冷凍室蒸發器上，重新將冷凍室蒸發器裝回冰箱。

▲、將銅連接管連接鋁管冷藏室蒸發器，然后用冷擠壓環的連接工藝用手動冷擠壓鉗將連接環壓上。

▲、最后進行檢漏、充制冷劑、試運行，裝好蒸發器卡座，確保維修后冰箱正常工作。

▲、品牌雙八五試驗箱制冷系統制冷劑的加注

  a  稱重法加注制冷劑的方法

  b  制冷劑加注量的判斷
